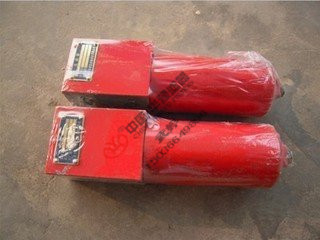

低壓管路過濾器PLB110MV1R11B6
1）性能與用途
安裝于液壓系統的低壓管路或回油管路中，濾除系統中諸元件磨損產生的金屬顆粒及橡膠雜質等污染物，使流回油箱中的油液保持清潔，有利于油液的循環使用。
壓差發訊器可根據客戶需要適當選取。
上、下殼體均采用鋁合金壓鑄成型，濾芯整體采用旋裝式結構，其重量輕、結構精巧、更換方便、體積小、外形美觀；
濾芯濾材有復合纖維、不銹鋼網、不銹鋼燒結氈等、可根據客戶需要適當選取，
2）技術參數
工作壓力：1MPa（MAX）
工作溫度：-25°C-110°C
交、直流壓力開關發訊壓力：0.5MPa
真空開關發訊壓力：0.6MPa
工作介質：礦物油、乳化液
濾芯型號：LBX110MV1
3)型號說明
PLB110MV1R11B6
PLB—過濾器型號
|
代號 |
流量（L/min） |
|
30 |
30 |
|
60 |
60 |
|
110 |
110 |
|
160 |
160 |
|
220 |
220 |
|
320 |
320 |
|
FC |
|
|
代號 |
過濾材料及精度 |
|
FT |
復合纖維β3（c）≥200 |
|
FC |
復合纖維β5（c）≥200 |
|
FD |
復合纖維β10（c）≥200 |
|
FV |
復合纖維β20（c）≥200 |
|
FP |
復合纖維β30（c）≥200 |
|
FE |
復合纖維β40（c）≥200 |
|
CD |
木棉定型濾紙β10（c）≥2 |
|
CV |
木棉定型濾紙β20（c）≥2 |
|
CP |
木棉定型濾紙β30（c）≥2 |
|
CE |
木棉定型濾紙β40（c）≥2 |
|
R1 |
|
|
代號 |
發訊器類型 |
|
0 |
無發訊器壓力表 |
|
R1 |
壓力表 |
|
R3 |
交流壓力開關 |
|
R4 |
直流壓力開關 |
|
V1 |
真空表 |
|
V2 |
真空開關 |
|
1 |
|
|
代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
|
B5 |
|
|
|
流量 |
代號 |
接口尺寸 |
|
30 |
B4 |
G1/2 |
|
60 |
N4 |
NPT1/2 |
|
110 |
B6 |
G1 1/4 |
|
160 |
N6 |
NPT1 1/4 |
|
220 |
B7 |
G1 1/2 |
|
330 |
N7 |
NPT1 1/2 |
4）額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)
|
型號 |
殼體 |
濾 芯 |
|
FT |
FC |
FD |
FV |
FP |
FE |
CD |
CV |
|
PLB030… |
0.15 |
0.72 |
0.58 |
0.45 |
0.41 |
0.36 |
0.32 |
0.48 |
0.32 |
|
PLB060… |
0.46 |
0.71 |
0.56 |
0.44 |
0.41 |
0.37 |
0.31 |
0.48 |
0.32 |
|
PLB160… |
0.18 |
0.71 |
0.56 |
0.44 |
0.4 |
0.35 |
0.31 |
0.47 |
0.31 |
|
PLB240… |
0.54 |
0.72 |
0.57 |
0.45 |
0.41 |
0.36 |
0.32 |
0.48 |
0.32 |
|
PLB320… |
0.16 |
0.73 |
0.58 |
0.45 |
0.41 |
0.35 |
0.31 |
0.48 |
0.31 |
|
PLB660… |
0.53 |
0.73 |
0.58 |
0.45 |
0.41 |
0.36 |
0.32 |
0.48 |
0.31 |
