YLH系列箱上回油過濾器簡介：
本過濾器適用于液壓系統回油精過濾，用發濾除液壓系統中由于元件磨損產生的金屬顆粒和密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。過濾器配有發訊器，旁通閥和集污盅。
其主要性能特點有：
1. 過濾器直接安裝在油箱蓋板上，筒體伸入油箱的油液中。進油口沒有螺紋和法 蘭連接方式，與回油管路連接，管路簡單，安裝方便。
2. 當濾芯堵塞時，只需打開上蓋，即可取出濾芯，當更換濾芯后裝上上蓋，便可 投入運行，十分方便。
3. 在過濾器時油口設有濾芯堵塞發訊器，具有直觀和發訊兩種功能，通過觀察發 訊器指示表可發隨時了解濾芯堵塞情況。當濾芯堵塞，進油口壓力達到技術參數表中 規定值時，發訊器便會發出訊號，此時應立即停機更換濾芯。
4. 沒有油路旁通裝置，當濾芯堵塞，發訊器報警后不能立即處理故障，進油口壓 力升到技術參數表中規定值時，旁通閥便會自行開啟，另開油路，以保護過濾器免受 損壞，確保系統時常運行。
5. 過濾器在工作中，經濾芯濾除的污染物集中到?jīng)]在濾芯中的集污盅里。當更換 濾芯時能與濾芯一同帶出，避免已濾除的污染物得新掉進油箱。
6. 濾芯采用新型化纖濾材具有過濾精度高，通油能力大，壓力損失少，納污量大等 到優點。
技術參數 Technical Data
|
型號 |
通徑 |
公稱流量(L/min) |
過濾精度.(μm) |
公稱壓力MPa |
壓力損失(MPa) |
旁通閥開啟壓力(MPa) |
發訊器發訊壓力 |
發訊器(V/W) |
連接方式 |
濾芯型號 |
|
Initial |
Max. |
|
YLH-10×* |
10 |
10 |
1
3
5
10
20
30
40 |
1.6 |
≤0.01 |
0.35 |
≥0.37 |
0.35 |
DC:24/48
AC:220/50 |
螺紋Threaded |
H-X10×* |
|
YLH-25×* |
15 |
25 |
H-X25×* |
|
YLH-63×* |
25 |
63 |
H-X63×* |
|
YLH-100×* |
32 |
100 |
H-X100×* |
|
YLH-160×* |
40 |
160 |
H-X160×* |
|
YLH-250×* |
50 |
250 |
法蘭 Flanged |
H-X250×* |
|
YLH-400×* |
65 |
400 |
0.22 |
≥0.27 |
0.22 |
H-X400×* |
|
YLH-630×* |
80 |
630 |
H-X630×* |
|
YLH-800×* |
90 |
800 |
H-X800×* |
|
YLH-1000×* |
100 |
1000 |
H-X1000×* |
|
YLH-1250×* |
110 |
1250 |
H-X1250×* |
|
YLH-1600×* |
125 |
1600 |
H-X1600×* |

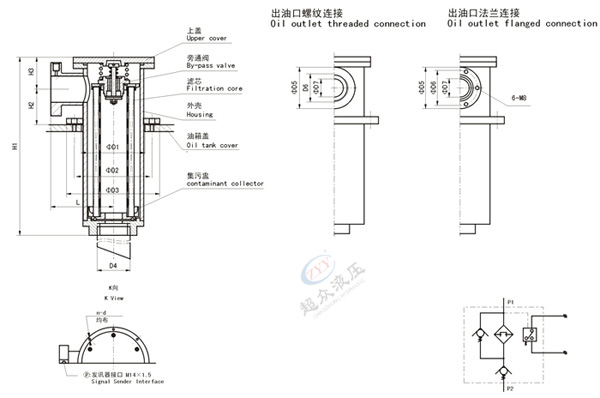

連接尺寸 Mounting Size
|
型號MODEL |
尺寸Size(mm) |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
H1 |
H2 |
H3 |
L |
n-d |
|
YLH-10×* |
Ф87 |
Ф115 |
Ф135 |
G1/2" |
Ф55 |
M18×1.5 |
Ф15 |
165 |
50 |
60 |
110 |
4-Ф7 |
|
YLH-25×* |
Ф112 |
Ф140 |
Ф160 |
G3/4 |
Ф60 |
M22×1.5 |
Ф19 |
185 |
120 |
|
YLH-63×* |
132 |
Ф160 |
Ф180 |
G1" |
Ф70 |
M33×2 |
Ф27 |
250 |
60 |
65 |
135 |
4-Ф9 |
|
YLH-100×* |
G1 1/4" |
Ф80 |
M42×2 |
Ф35 |
350 |
|
YLH-160×* |
Ф150 |
Ф180 |
Ф200 |
G1 1/2" |
Ф85 |
M48×2 |
Ф41 |
360 |
65 |
70 |
140 |
|
YLH-250×* |
Ф164 |
Ф190 |
Ф210 |
G2" |
Ф100 |
Ф85 |
Ф53 |
490 |
70 |
76 |
160 |
|
YLH-400×* |
Ф172 |
Ф200 |
Ф220 |
G2 1/2" |
Ф116 |
Ф100 |
Ф66 |
628 |
80 |
80 |
165 |
|
YLH-630×* |
Ф198 |
Ф225 |
Ф245 |
G3" |
Ф130 |
Ф116 |
Ф80 |
730 |
90 |
90 |
180 |
|
YLH-800×* |
Ф250 |
Ф270 |
Ф285 |
750 |
6-Ф9 |
|
YLH-1000×* |
Ф250 |
Ф272 |
Ф292 |
M120×2 |
Ф185 |
Ф164 |
Ф125 |
750 |
135 |
130 |
150 |
6-Ф11.5 |
|
YLH-1250×* |
900 |
|
YLH-1600×* |
M140×2 |
136 |

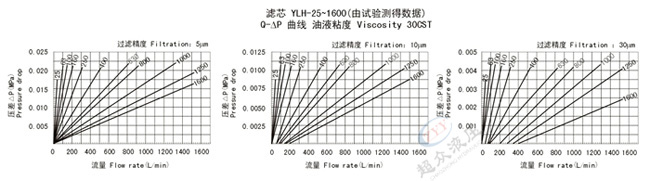

濾芯壓差流量曲線
 |
