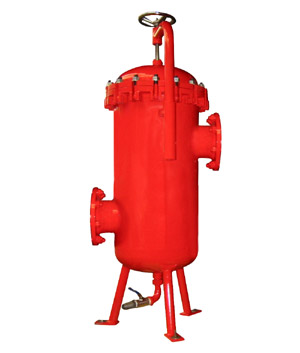

DRLF系列過濾器安裝在液壓系統回油管路處，用來濾除油液中諸元件磨損的金屬粉末及橡膠質等，使流回油箱中的油液
保持清潔。
該過濾器的濾芯采用化纖過濾材質，具有過濾精度高、能油能力大、原始壓力損失小、納污量大等優點，并裝有壓差
發訊器及旁通閥。當濾芯堵塞到進出口壓差為0.35MPa時，便發出開關信號，此時應清洗或更換濾芯，如不能及時停機
或無人來更換濾芯，裝在濾芯上部的旁通閥會自動開啟，以保護系統。
該過濾器廣泛應用于重型機械、礦山機械、冶金機械等的液壓系統。
技術參數：
型號
Model |
通徑
Dia
（mm） |
公稱流量
Flow
（L/min） |
過濾精度
Filter rating
（μm） |
重量
Weight
（Kg） |
濾芯型號
Model of element |
濾芯數量
Number
|
|
DRLF-A1300×*P |
Φ100 |
1300 |
1
3
5
10
20
30 |
140 |
SFX-1300×* |
1 |
|
DRLF-A2600×*P |
Φ150 |
2600 |
202 |
2 |
|
DRLF-A3900×*P |
Φ200 |
3900 |
225 |
3 |
|
DRLF-A6500×*P |
Φ250 |
6500 |
266 |
5 |
|
DRLF-A7800×*P |
Φ250 |
7800 |
287 |
6 |
|
DRLF-A9100×*P |
Φ250 |
9100 |
308 |
7 |
公稱壓力
Pressure（Mpa） |
1.6 |
|
壓力損失
Pressure loss
（Mpa） |
Initial |
0.1 |
|
|
Max |
0.35 |
|
旁通閥開啟壓力
By-pass valve setting (Mpa) |
0.4 |
|
發訊器功率
Indicator power
（V/W) |
24V/48W
220V/50W |
|
|
|
|
|
|
|
|
|
|
注：*為過濾精度，若使用介質為水-乙二醇，公稱流量2600L/min，過濾精度10μm帶發訊器，
則過濾器型號為:SFX.BH-1300×*。
型 號
Model |
尺寸 Size |
濾芯
總數 |
|
B1 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
DRLF-A1300×*P |
500 |
φ450 |
φ325 |
φ245 |
φ100 |
φ14 |
G3/4 |
1 |
|
DRLF-A2600×*P |
600 |
φ555 |
φ500 |
φ416 |
φ150 |
φ18 |
G1 |
2 |
|
DRLF-A3900×*P |
600 |
φ555 |
φ500 |
φ416 |
φ200 |
φ18 |
G1 |
3 |
|
DRLF-A6500×*P |
746 |
φ600 |
φ610 |
φ508 |
φ250 |
φ23 |
G1 |
5 |
|
DRLF-A7800×*P |
746 |
φ600 |
φ610 |
φ508 |
φ250 |
φ23 |
G1 |
6 |
|
DRLF-A9100×*P |
746 |
φ600 |
φ610 |
φ508 |
φ250 |
φ23 |
G1 |
7 |
型 號
Model |
尺寸 Size |
濾芯
總數 |
|
H1 |
H2 |
H3 |
H4 |
H5 |
H9 |
L1 |
L2 |
|
DRLF-A1300×*P |
1200 |
250 |
230 |
365 |
230 |
10 |
27 |
80 |
1 |
|
DRLF-A2600×*P |
1280 |
250 |
275 |
365 |
230 |
15 |
29 |
100 |
2 |
|
DRLF-A3900×*P |
1280 |
250 |
275 |
365 |
230 |
15 |
29 |
100 |
3 |
|
DRLF-A6500×*P |
1500 |
250 |
350 |
450 |
250 |
18 |
31 |
110 |
5 |
|
DRLF-A7800×*P |
1500 |
250 |
350 |
450 |
250 |
18 |
31 |
110 |
6 |
|
DRLF-A9100×*P |
1500 |
250 |
350 |
450 |
250 |
18 |
31 |
110 |
7 |
