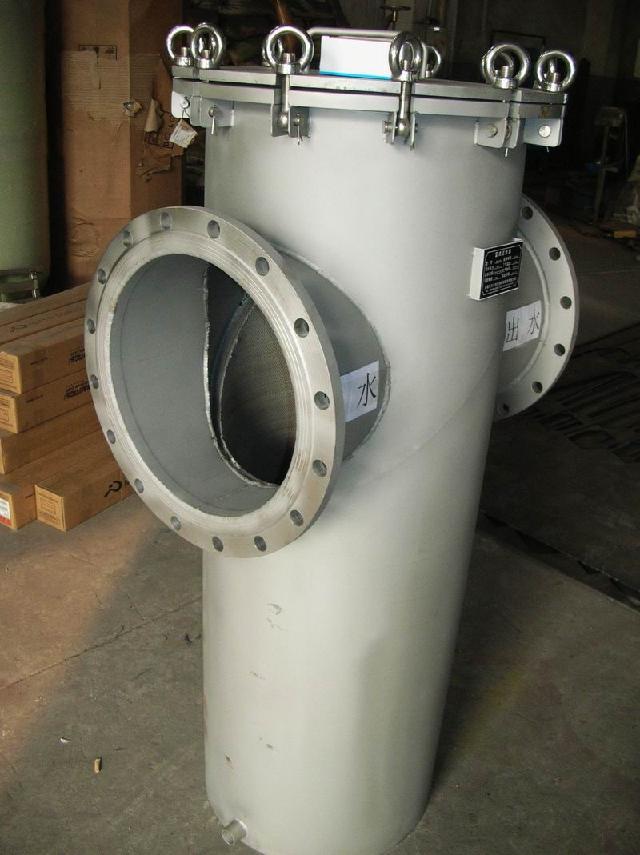

籃式過濾器—不銹鋼籃式過濾器
不銹鋼籃式過濾器用于油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度最佳的過濾器，濾網結構與其它過濾網不一樣，因形狀像籃子，故名藍式過濾器。
不銹鋼籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
不銹鋼籃式過濾器適用范圍
化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。
制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。
各種特殊工藝的高效過濾器等。
不銹鋼籃式過濾器工作原理
管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時通過泄壓孔泄壓，以達到輕松打開殼蓋清理濾網即可，并可通過滯留物排放口對殼體進行清理。
直通式籃式過濾器選型的一般原則：
1、進出口通徑：
原則上藍式過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、藍式過濾器孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”
|
公稱通徑 |
尺 寸(mm) |
管 塞 |
|
DN(mm) |
L |
H |
H1 |
D0 |
|
25 |
180 |
260 |
160 |
76 |
R3/4" |
|
32 |
200 |
270 |
160 |
76 |
R3/4" |
|
40 |
260 |
300 |
170 |
108 |
R3/4" |
|
50 |
260 |
300 |
170 |
108 |
R3/4" |
|
65 |
330 |
360 |
210 |
133 |
R3/4" |
|
80 |
340 |
400 |
250 |
159 |
R3/4" |
|
100 |
400 |
470 |
300 |
219 |
R3/4" |
|
125 |
480 |
550 |
360 |
273 |
R3/4" |
|
150 |
500 |
630 |
420 |
273 |
R3/4" |
|
200 |
560 |
780 |
530 |
325 |
R3/4" |
|
250 |
660 |
930 |
640 |
426 |
M20*1.5 |
|
300 |
750 |
1200 |
840 |
478 |
M20*1.5 |
|
600 |
1380 |
2000 |
1400 |
800 |
M35*2.0 |
不銹鋼絲網技術參數
|
~目數/in |
10 |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
150 |
200 |
|
~孔數/in2 |
100 |
200 |
900 |
1600 |
2500 |
3600 |
6400 |
10000 |
22500 |
40000 |
|
可截粒徑(U) |
2032 |
955 |
614 |
442 |
356 |
301 |
216 |
173 |
108 |
77 |
|
絲徑（mm） |
0.51 |
0.315 |
0.224 |
0.206 |
0.152 |
0.122 |
0.102 |
0.081 |
0.061 |
0.051 |
|
有效過濾面積 |
64 |
58 |
54 |
52 |
50 |
51 |
47 |
46 |
45 |
42 |
綜合技術參數
|
主體材質 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 襯里 |
|
公稱通徑/壓力 |
DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
|
阻火層材質 |
304 304L 316 316L 哈氏合金 蒙乃爾合金 |
|
防爆等級 |
BS 5501： IIA IIB IIC |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
密封墊片 |
丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
|
密封面 |
突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
連接形式 |
法蘭連接(II) 內螺紋連接(III) 外螺紋連接(IV)對焊連接(I) |
|
設計制造檢測標準 |
HG/J532-91 |
|
工作溫度 |
碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃ |
|
外表 |
碳鋼: 防腐油漆 鋁合金、不銹鋼: 酸洗處理或防腐油漆 |
主體材料及代號
|
標配材質 |
碳鋼 A3 WCB |
C |
|
不銹鋼304 CF8 |
S1 |
|
選配材質 |
不銹鋼304L CF3 |
S2 |
|
不銹鋼316 CF8M |
S3 |
|
不銹鋼316L CF3M |
S4 |
備注：如客戶需要其它材質，請在訂貨時說明。
壓力等級
|
標配壓力 |
公制： 0.6MPa 1.0MPa |
|
英制： 150Lb |
|
選配壓力 |
公制：1.6- 5.0MPa |
|
美標：300-600Lb |
|
日標：10-50K |
法蘭標準
|
標配法蘭 |
公制：HG 20592-97 1.0Mpa RF |
|
英制：ANSI B 1.6 RF |
|
選配法蘭 |
公制：GB HGJ SH JB |
|
英制：JIS DIN BS NF |
連接形式及代號
|
連接形式 |
代號 |
連接形式 |
代號 |
|
對焊連接 |
I |
外螺紋連接 |
IV |
|
法蘭連接 |
II |
松套連接 |
V |
|
內螺紋連接 |
III |
卡箍連接 |
VI |
