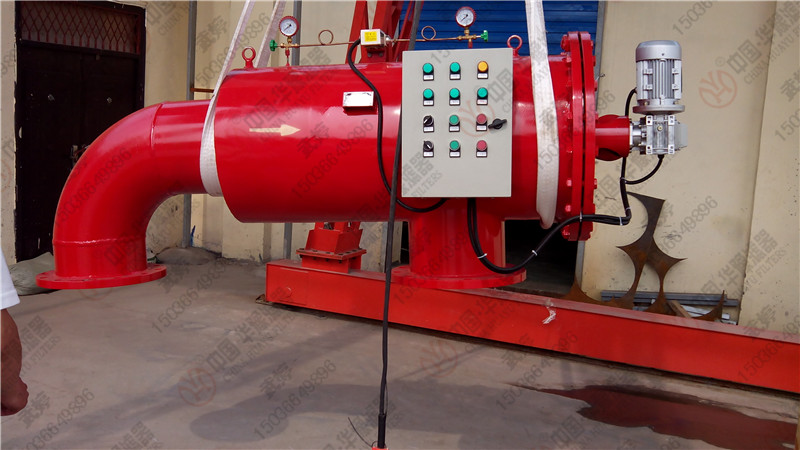

DN300自動反沖洗過濾器
 DN300自動反沖洗過濾器主要由優質碳鋼或不銹鋼簡體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網內壁上的雜志被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因?yàn)橄到y(tǒng)會處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個沖洗過程系統可正常工作，無需停機。
自動反沖洗過濾器的特點:
電力驅動，不銹鋼刷式清洗，系統承壓能力強； 高精度壓差控制設計、時間控制、手動控制清洗；
鋼刷拆卸、安裝、維護簡便易操作；
相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長；
設有電機過載保護，可有效保護電機。
控制顯示界面人性化設計，操作非常簡便； 外表面無外露接線，安全可靠。
控制界面：數顯、旋鈕、開關
濾網類型：金屬楔型網 電力驅動，不銹鋼刷式清洗排污；
控制方式：壓差、時間、手動控制設計；
控制方式：時間、手動控制設計；
反沖洗過濾器應用范圍:
鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾 汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用 發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理使用 石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本 農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞 礦山：過濾井下噴淋水，保證系統工作正常。 給水及污水處理：用于預處理系統中，提高系統運行效率 廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。
反沖洗過濾器安裝要求:
過濾器規格的選用應與安裝管路相匹配，當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝，或做旁濾處理。 過濾器應盡量安裝在系統要保護的地方，入口低壓影響使用，因此也應安裝在靠近壓力源的地方。 過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，建議系統中設置旁路，過濾器進出口及旁路均應設置切斷用球閥。在有可能發生回流的地方，應在過濾器出口安裝止回閥。 選型時注意流經全自動自清洗過濾器的水溫不超過其適應溫度。 安裝現場具備三相380V工頻交流電(三相四線制) 。排污管不超過5米，避免背壓。 直流系統注意過濾精度、預處理、壓力事項，間歇系統注意慎用定時控制型。 合理選擇安裝環境，注意防水、防雨、防潮。
反沖洗過濾器使用注意事項:
該設備在出廠前已調試完畢，用戶在使用時直接運行即可。當設備各運行參數不能滿足用戶要求時，用戶可根據實際工況調定各參數，并相應選用手動控制、自動控制方式進行工作。 首次運行時，應按以下步驟進行： 檢查過濾器是否處于正常工作狀態： 察看過濾器各連接處是否牢固。 察看過濾器電控箱部分應是干燥的。
接通電源，綠色電源指示燈亮，此時表示過濾器電控部分處于正常工作狀態，設備可投入試運行。 注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部。
