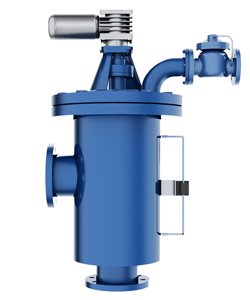

DWQ型（原型號XWU）單筒網式過濾器是我公司為螺桿泵配套生產的產品。它起著濾清管路中雜質，保證高精度螺桿泵正常工作的作用。它也是其它管路配套裝置中必不可少的輔助設備，過濾介質耐酸性、耐堿性、耐化學腐蝕、耐溫度變化、耐微生物作用?？蓮V泛用于石油、化工、冶金、交通、船舶、食品等領域中。
單筒網式過濾器結構特點：
本產品采用焊接件，結構牢固、輕便。采用提藍式不銹鋼網濾芯，過濾面積大，裝卸方便，便于清洗。底部設置沖污口，可直接沖洗底部臟物。
單筒網式過濾器技術性能：
供給直徑
DN：32 ～ 600
工作溫度
-20～400(℃)
法蘭連接
采用GB9113,9115,1.6MPa
過濾介質粘度
50CST～680CST（高粘度介質可通過升溫降粘后輸送）
工作壓力
≤ 1MPa
注：DWQ-L低粘度濾液，DWQ-H高粘度、高溫度濾液，DWQ-D大流量多濾芯濾器
3、安裝使用與維護：
（1）根據所使用的泵型號，按參數選擇相應型號過濾器；
（2）過濾器底面應可靠地安裝在基礎或底座上，過濾器底板制有四個螺栓孔，可與基礎螺栓或底座連接牢固；
（3）使用一段時間后，應對過濾器進行清洗：
a、擰開壓蓋螺栓，揭開壓蓋。
b、取出濾芯清洗。
c、打開過濾器底部的排污管出口，排出臟物。
d、檢查濾網是否破損，嚴禁使用已破損的濾網。
4、DWQ-D系列濾器參數表
|
過濾器型號 |
通徑
DN |
安裝尺寸 |
重量
(Kg) |
對應泵型號 |
|
L |
H |
h |
D |
D1 |
A |
a |
n-d |
4-d1 |
|
DWQD-300 |
300 |
1100 |
900 |
630 |
460 |
410 |
690 |
580 |
12-φ26 |
φ30 |
931 |
2G164 |
|
DWQD-350 |
350 |
1100 |
1300 |
840 |
520 |
470 |
690 |
580 |
20-φ30 |
φ30 |
1281 |
2GS286 |
|
DWQD-500 |
500 |
1520 |
1300 |
950 |
715 |
660 |
980 |
780 |
20-φ33 |
φ30 |
1939 |
2GS312 |
|
DWQD-600 |
600 |
1520 |
1800 |
1100 |
840 |
770 |
980 |
780 |
20-φ33 |
φ30 |
2848 |
2GS403 |
5、DWQ-L單筒網式過濾器參數表
|
過濾器型號 |
通徑
DN |
安裝尺寸 |
重量
(Kg) |
對應泵型號 |
|
L |
H |
h |
D |
D1 |
A |
a |
n-d |
4-d1 |
|
DWQL-32 |
32 |
400 |
260 |
80 |
140 |
100 |
240 |
200 |
4-φ18 |
φ20 |
57.1 |
2G43 |
|
DWQL-40 |
40 |
400 |
320 |
90 |
150 |
110 |
240 |
200 |
4-φ18 |
φ20 |
58 |
2G40 |
|
DWQL-50 |
50 |
400 |
400 |
950 |
140 |
110 |
240 |
200 |
4-φ18 |
φ20 |
70.12 |
2G36 |
|
DWQL-65 |
65 |
400 |
400 |
115 |
185 |
145 |
240 |
200 |
4-φ18 |
φ20 |
86.1 |
2G48
3G45 |
|
DWQL-80 |
80 |
400 |
500 |
120 |
200 |
160 |
240 |
200 |
8-φ18 |
φ20 |
125 |
2G62 |
|
DWQL-100 |
100 |
500 |
500 |
135 |
230 |
180 |
310 |
250 |
8-φ18 |
φ20 |
151 |
2G70
3G60 |
|
DWQL-125 |
125 |
500 |
600 |
150 |
255 |
210 |
310 |
250 |
8-φ18 |
φ24 |
290 |
2G82
3G70 |
|
DWQL-150 |
150 |
600 |
600 |
205 |
370 |
285 |
240 |
300 |
8-φ22 |
φ24 |
376 |
2G96106
3G90 |
|
DWQL-200 |
200 |
780 |
780 |
190 |
345 |
295 |
500 |
320 |
12-φ22 |
φ24 |
527 |
2G116126
3G110 |
|
DWQL-225 |
225 |
950 |
750 |
210 |
365 |
325 |
560 |
510 |
12-φ23 |
φ30 |
605 |
2GS110 |
|
DWQL-250 |
250 |
950 |
950 |
220 |
405 |
355 |
560 |
510 |
12-φ26 |
φ30 |
658 |
2G140
2GS208 |
6、DWQ-H型系列過濾器參數表
|
過濾器型號 |
通徑
DN |
安裝尺寸 |
重量
(Kg) |
對應泵型號 |
|
L |
H |
h |
h1 |
D |
D1 |
A |
a |
n-d |
4-d1 |
|
DWQH-32 |
32 |
400 |
260 |
160 |
80 |
140 |
100 |
240 |
200 |
4-φ18 |
φ20 |
57.1 |
2G30 |
|
DWQH-40 |
40 |
400 |
320 |
200 |
90 |
150 |
110 |
240 |
200 |
4-φ18 |
φ20 |
58 |
2G40 |
|
DWQH-50 |
50 |
400 |
400 |
200 |
95 |
165 |
125 |
240 |
200 |
4-φ18 |
φ20 |
70.12 |
2G36 |
|
DWQH-65 |
65 |
400 |
400 |
270 |
115 |
180 |
145 |
240 |
200 |
4-φ18 |
φ20 |
86.1 |
2G48
3G45 |
|
DWQH-80 |
80 |
400 |
500 |
300 |
120 |
200 |
160 |
240 |
200 |
8-φ18 |
φ20 |
125 |
2G62 |
|
DWQH-100 |
100 |
500 |
500 |
300 |
135 |
230 |
180 |
310 |
200 |
8-φ18 |
φ20 |
151 |
2G70
3G60 |
|
DWQH-125 |
125 |
500 |
600 |
300 |
150 |
250 |
210 |
310 |
250 |
8-φ18 |
φ24 |
291 |
2G82
3G70 |
|
DWQH-150 |
150 |
600 |
600 |
370 |
205 |
370 |
285 |
240 |
300 |
8-φ22 |
φ24 |
376 |
2G96106
3G110 |
|
DWQH-200 |
200 |
780 |
780 |
470 |
180 |
345 |
295 |
500 |
320 |
12-φ22 |
φ24 |
527 |
2G116126
3G110 |
|
DWQH-225 |
225 |
950 |
750 |
450 |
210 |
365 |
325 |
560 |
510 |
12-φ23 |
φ30 |
605 |
3GS110 |
|
DWQH-250 |
250 |
950 |
950 |
500 |
220 |
405 |
355 |
560 |
510 |
12-φ26 |
φ30 |
658 |
2G140
2GS208 |
