一、使用條件

本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。

二、技術參數

型 號 公稱 通徑 DN mm 過濾 面積 m2 運 動 粘 度 cSt 重量 kg 46   68 100 150 460 過 濾 精 度 mm 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 0.08 0.12 過 濾 精 度 mm SWCQ-50 50 0.31 485 1160 447 793 250 565 107 256 69 160 136 SWCQ-65 65 0.52 820 1960 760 1340 400 955 180 434 106 250 165 SWCQ-80 80 0.83 1320 3100 1200 2150 630 1533 288 695 170 400 220 SWCQ-100 100 1.31 1990 4750 1840 3230 1000 2310 436 1050 267 630 275 SWCQ-125 125 2.80 3340 8000 2100 5420 1686 3890 730 1710 450 1000 680 SWCQ-150 150 3.30 5000 12000 4650 8130 2520 5840 1094 2660 679 1600 818 SWCQ-200 200 6.00 9264 22140 8568 15114 4620 10788 2034 4908 1254 2898 1185 SWCQ-250 250 9.40 14513 34686 13423 23678 7238 16901 3186 7689 1964 4540 1422 SWCQ-300 300 13.50 20844 49815 19278 34006 10395 24273 4573 11043 2821 6520 2580

1、過濾器的公稱壓力為0.63MPa。 2、濾芯清洗壓降不大于0.15MPa。

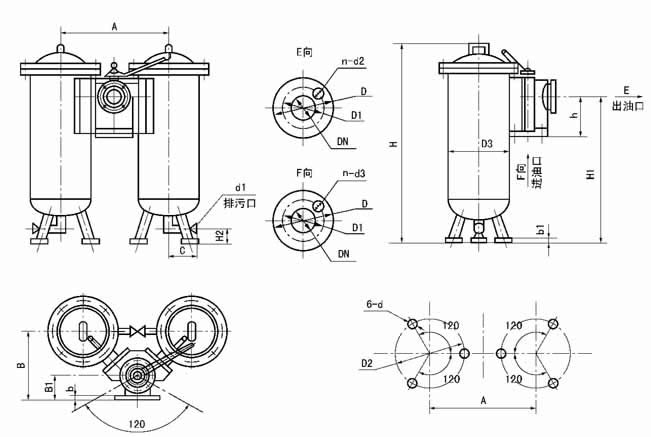

三、外形尺寸

SLQ-32，SLQ-40雙筒網式過濾器（整體式） 　　DN≥50的SLQ型雙筒網式過濾器（組合式）

四、外形尺寸

型號 公稱通徑DN A B B1 b b1 C d2 d3 H SWCQ-50 50 459 325 130 18 20 170 260 240 660 SWCQ-65 65 474 340 140 20 20 170 260 240 810 SWCQ-80 80 529 367 145 20 20 180 350 300 820 SWCQ-100 100 550 381 160 22 20 180 350 300 1000 SWCQ-125 125 779 494 165 24 20 220 600 550 1340 SWCQ-150 150 817 533 190 24 30 220 600 550 1460 SWCQ-200 200 938 613 230 24 30 260 350 600 1500 SWCQ-250 250 1034 676 260 26 30 260 700 640 1600 SWCQ-300 300 1288 814 290 26 30 260 1000 900 1720

續上表

型號 H1 H2 h d d1 時出油口連接法蘭尺寸 DN D D1 n d2 d3 SWCQ-50 480 70 170 19 G1/2 50 160 125 4 18 M16 SWCQ-65 630 70 200 19 G1/2 65 180 145 4 18 M16 SWCQ-80 620 70 220 19 G1/2 80 195 160 4 18 M16 SWCQ-100 780 70 250 19 G1/2 100 215 180 8 18 M16 SWCQ-125 1060 100 300 19 G1/2 125 245 210 8 18 M16 SWCQ-150 1120 100 340 24 G1/2 150 280 240 8 23 M20 SWCQ-200 1120 120 420 24 G1/2 200 335 295 8 23 M20 SWCQ-250 1190 120 500 24 G1/2 250 390 350 12 23 M20 SWCQ-300 1120 120 570 24 G1/2 300 440 400 12 23 M20

法蘭連接尺寸JB/T81《凸面板式平焊鋼制管法蘭》（PN=1MPa）的規定。

四、型號標注說明

五、工作原理

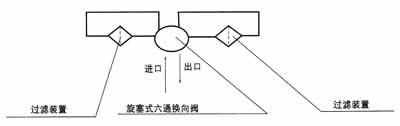

1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。 2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。 3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。 4、系統圖

六、使用說明

1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。 2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。 3、過濾器運行過程中，不得隨意轉動換向閥。 七、訂貨須知 訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。 如需其它型號，請致電：0373-2678256  18790626067
