DFBN/HC60G10B1.X賀德克過濾器技術說明
DFBN/HC60G10B1.X過濾器可安裝在不同壓力等級的壓力管路上，用以進一步清除或阻擋由于外界帶入元件工作時磨損，以及介質本身化學作所產生的雜質。特別適用于自動控制系統和伺服系統。它可防止高精度的控制元件和執行元件由于污染而過早磨損或卡死，從而可減少故障，延長元件使用壽命。
概述：
1、RF系列回油過濾器主要用于液壓系統中回油的精過濾。
2、本過濾器可直接安裝在油箱蓋板上。
3、該過濾器上裝有污染發訊器（目視或電信號指示），用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，以便維修人員更換濾芯。
4、濾芯采用玻璃纖維材料折疊而成，具有過濾精度高、
通油量大原始?jí)毫p失小、納污容量大等優點。
5、玻璃纖維材料的濾芯過濾精度：3、5、10、20μm。
金屬網材料的濾芯過濾精度：25、50、100、200μm。
6、流向：入口在側面，出口垂直向中下。
使用溫度：-10℃ ℃~+100℃ .
7、旁通閥開啟壓力：ΔP=3bar+0.5bar。
8、適用介質：礦物油、潤滑油等。
9、用于水介質過濾時請與廠方聯系。
二、型號說明：
（1）、代表過濾器形式
（2）、代表濾芯材料：BN/HC 玻璃纖維，
W/HC 不銹鋼金屬網
（3）、殼體規格/材料：鑄鋼QT450的有（30，60，110，160，240，330，660，950，1300）鋼焊接的有（2600，4000，5200，6500，7800，15000）
（4）、工作壓力：B=10bar(規格30,2600-15000)
D=25bar(規格60-1300)
（5）、連接形式/連接尺寸：B=G1/2，C=G3/4，E=G1（1/4），G=G2，L=SAE DN50(2”)，N=SAE DN 80(3”)，
O=SAE DN 90(3 1/2”)，P=SAE DN 100(4”)，
R=SAE DN 100，U=DIN DN 125，V=DIN DN 150，W=DIN DN 200，X=DIN DN 250，Y=DIN DN 300，
Z=根據用戶需要定制。
（6）、過濾精度μm：BN/HC(3、5、10、20)
W/HC(25、50、100、200)
（7）、污染發訊器形式：Y—發訊器接口帶塑料螺塞，
A—發訊器接口帶鋼制螺塞，
B—目視發訊器，C—電氣發訊器，D—目視/電氣發訊器。
（8）、型式代號：1—標準連接。
(9)、型號代號：X—提供最新版。
（10）、補充說明：V—氟橡膠密封，過濾器適用于易迅速生物分解的油和磷酸酯（HFD-R）
L—帶相應電壓的指示燈（24V、48V、110V、220V）
KB—無旁通閥
B—旁通閥有特殊開啟壓力（B1=1bar，B6=6bar）
殼體材質：碳鋼
濾芯最大允許壓差 BN3HC:25bar P/HC:10bar W/HC:30bar V:210bar BW/AM:10bar AM:10bar
適用介質
--礦物油
--潤滑油
--抗燃油
--可快速生物分解的液壓介質，用于水介質時請咨詢。
DFBN/HC60G10B1.X過濾器結構特點
1. 與同等流量過濾器相比，結構緊湊體積小。
2. 使用壓力范圍寬。
3. 換濾芯方便，用戶可根據安裝
空間，打開上蓋，更換濾芯
4.該過濾器設有旁通閥和壓差以訊裝置，雙重保護功能。當濾芯污染堵塞至進出口壓 差值為發訊器調定值時，發訊器發訊，此時必須更換濾芯。

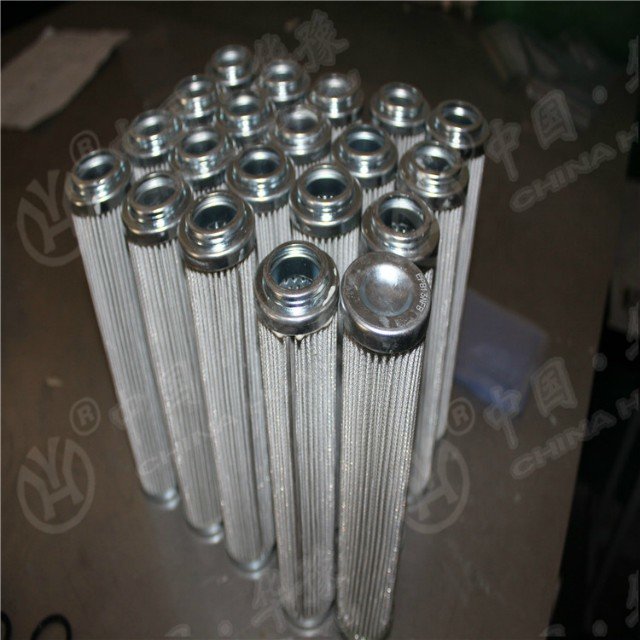

DFBN/HC60G10B1.X濾芯采用進口玻璃纖維濾材，具有過濾精度高，通油能力強，原始?jí)毫p失小，納污量大等優點。過濾精度以絕對過濾精度標定，其過濾比β3. 5. 10. 20>100.過該過濾效率n ≥ 99%.符合ISO標準。
新鄉市濾器有限公司專業生產液壓油濾芯系列，賀德克濾芯，吸油過濾器及濾油機，歡迎您前來咨詢洽談！
